・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
・全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。
※両面テープを使う部分には『PACプライマー』がついていますが、これはテープとスポイラー裏面の接着を良くするための下地処理剤です。スポイラー裏面にPACプライマーを塗ってから両面テープを貼って下さい。
サイド・ステップ
純正のサイドステップを外します。
サイドシル後部にある黒いゴムパーツと底面の樹脂パーツも外します。
サイド・ステップの取り付け面の内側にPATプライマーを塗り、両面テープを貼り付けます。

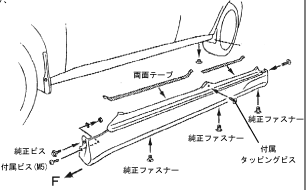

リア・フェンダーインナーパネルに付属のクリップナットを取り付けます。(図1)
正しい位置にサイド・ステップを持っていき、前後フェンダーインナーパネルに被せるようにはめ込みます。
前部を純正ボルトと付属のボルトナット(M5)で固定します。
後部を図1のクリップナットに付属のビス(M5)で固定します。
底面を純正ファスナーで留め、最後にドア部を付属タッピングビスでボディに留めてください。
これでサイド・ステップの取付は完了です。もう一度、締め忘れ等がないか、よく確認して下さい。
図1
