・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
 その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
 ※全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。


  • 純正バンパースポイラーを外します。このとき、両サイドのフェンダーのすぐ下に付いているバンパー取り付け用の黒い樹脂製パーツと、ブレーキ冷却用ダクトも同時に取り外して下さい。

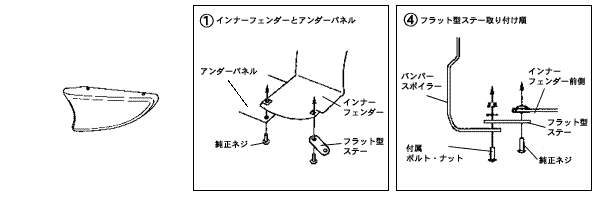

  • 右下の1図を参考に、インナーフェンダーとアンダーパネルの純正のネジを使って先に止めて下さい。

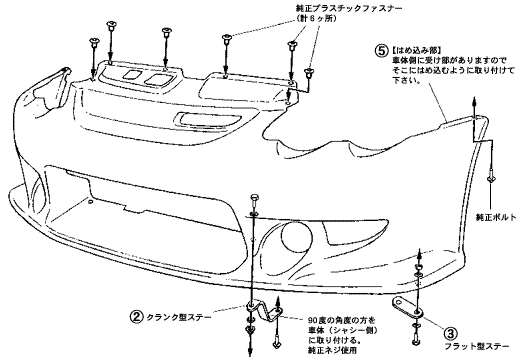

  • 2図のクランク型ステーを、シャシー下部メンバーの純正バンパーが止まっていたネジ穴に、純正のネジを使って仮止めします。(左右2つあります)
  • バンパースポイラー下面の穴に、3図のフラット型ステーを仮止めします。このとき、4図を参考に順番を確認して下さい。フラット型ステーは、バンパースポイラー下目の上に付けます。(これも左右2つです)
  • バンパースポイラーを、左右に少し広げながら前方からまっすぐ車体にはめ込みます。このとき、図中の5の部分のはめ込み部を、車体側にある受け部にはまるように押し込んでください。
  • バンパースポイラー上部を、純正のプラスチックファスナーを使用して止めます。(6点あります)
  • 左右最後端上部を、純正ネジを使用してフェンダーに止めます。
  • センターダクトの内部から、付属のボルトで2図のクランク型ステーにバンパーを止めます。
  • 3図のフラット型ステーを下からインナーフェンダーに止めます。
  • クランク型ステーのシャシー側、フラット型ステーのバンパー側(仮止めした部分)を本締めして下さい。
  • これでバンパースポイラーの取付は完了です。もう一度、締め忘れがないか、よく確認して下さい。

フロント・バンパースポイラー

オプションの「ダクトカバー」を付けられる方は、先にダクトカバーをバンパースポイラーにあてがい、
片側3ヶ所のネジ穴の位置にバンパー側に約7ミリ径の穴を開けて下さい。
