できるだけ2〜3人で作業して下さい。
全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。
本製品にはナンバープレートステーは付属しておりません。市販のナンバーステーを別途ご購入頂くか、弊社別売の汎用ナンバーステーをご購入し取り付けてください。
純正フロントバンパースポイラーをメーカー指定の手順で外します。

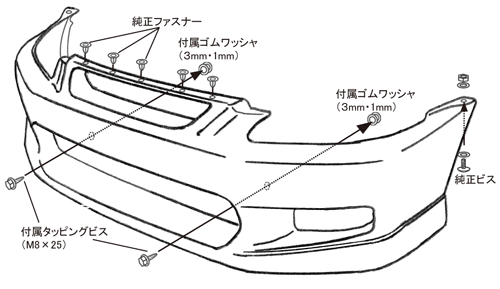

付属ゴムワッシャ(3mm・1mm)を重ね、ラジエター下にあるフレーム両サイドの穴を中心に貼り付けます。この時、バンパーと面しない部分は予めカットして下さい。
本製品を車輌前方より、左右に広げながら真っ直ぐ車体にはめ込みます。グリル部上側をラジエターの上にあるフレーム部に載せ、ヘッドライトに当たらない様にしてください。
このときヘッドライト下にある爪に入り込まないようにヘッドライト下へ入れ込みます。
グリル部上側にある取付け穴を、外した純正ファスナーで固定します。
本製品両サイドは、フロントフェンダー折り返し部にある穴(左右2箇所)に合わせ、外した純正ビスで固定します。
本製品センターダクトの内側、左右2箇所の取付け穴を付属タッピングビス(8mm×25)にてバンパーをフレームに固定して下さい。※締め過ぎにご注意下さい。
これで本製品の取り付けは完了です。もう一度、締め忘れ等無いか、よく確認してください。
