・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
 その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
 ※全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。
 ※両面テープを使う部分には『PACプライマー』がついていますが、これはテープとスポイラー裏面の接着を良くする為の下地処理剤です。スポイラー裏面にPACプライマーを塗ってから両面テープを貼ってください。

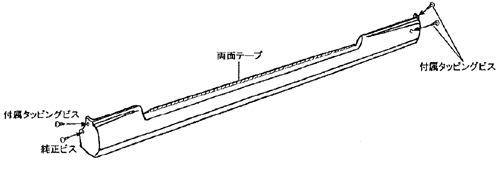

サイドステップ

  • 先に純正サイドステップ前方、フェンダー内にあるインナーフェンダーを留めている純正ビスを外します。(後で取り付けに利用します)
  • 図の斜線部の内側に『PACプライマー』を塗り、そこへ両面テープを貼ります。
  • 正しい位置にサイドステップを持っていき、サイドステップ前側にある取り付け穴(下部)を純正ビスを外した取り付け穴に合わし、純正ビスで固定します。
  • 残りの取り付け穴は、付属タッピングビスで固定します。
  • これでサイドステップの取付は完了です。もう一度、締め忘れ等がないか、よく確認して下さい。

サイドステップ
