・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
※全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。

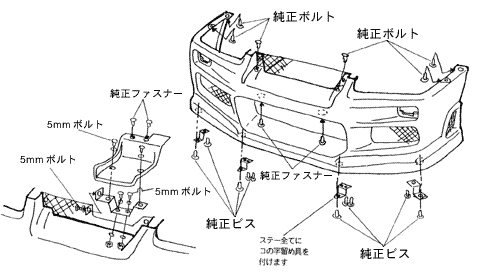

純正バンパーを外し、先にウインカーをスポイラーに取り付けて下さい。
スポイラーの後部を少し下げ後方へはめ込んで下さい。※黒いバンパーステーも外して下さい。
バンパーステー跡の穴にグリル上面の取り付け穴を合わせ、純正ボルトで止めます。
両サイドは、フェンダー折り返し部にある穴に合わせ、純正ボルトで止めます。
付属のステーに純正のコの字留め具を付け、スポイラーの下面取り付け部とアンダーカバーを純正ビスで止めます。
ダクト内部の上面にある取り付け部を純正ファスナーで止めます。
別売のエアーインテークの取付は、上記のようにスポイラーを取り付け、元のグリルネットとエアーインテーク用のグリルネットをつけ替え、付属のステーを取り付け、ステーの上にエアーインテークを置き前方の穴はステーに合わせ、後方の穴はボディに合わせ取り付けます。
