・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
※全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。

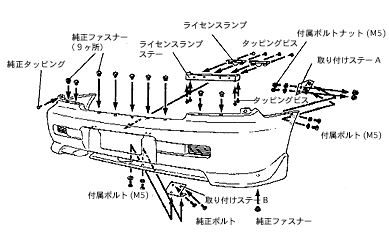

純正リアバンパースポイラーを外し、バンパー裏側からライセンスランプ(ナンバープレートを照らすランプ)を取り外して下さい。
外したライセンスランプを、付属のステーに取り付け、バンパーに取り付けます。
取り付けステーAをフェンダーの内側からボディに仮止めし、ステーBをナンバープレート固定用ステーに使われている純正ボルトを使って、ボディに共締めします。
リアバンパースポイラーを、左右を少し広げながら後方からまっすぐ車体にはめ込みます。
先にバンパー上面(9ヶ所)と底面(2ヶ所)を純正ファスナーで固定します。
上面左右を純正タッピングで止めます。
左右前部と底面中央部を各取り付けステーに、付属のボルトを使って上から止めます。
最後に各取り付けステーを本締めしてください。
これでリアバンパースポイラーの取り付けは完了です。もう一度、締め忘れ等がないか、よく確認してください。
