・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
※全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。

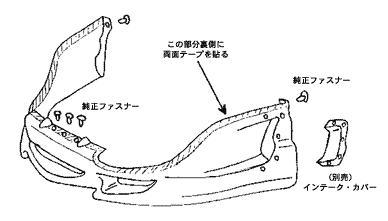

図の斜線部に、付属の「PACプライマー」を塗り、そこへ両面テープを貼ります。
(このプライマーは、両面テープの、FRPへの接着を強力にする物です。塗装後の、接着寸前にこの作業を行って下さい。)
スポイラーを左右へ軽く広げながらまっすぐ後方へはめ込んで下さい。
ラジエータ前のステーは、純正を止めていたファスナーで止めます。
両サイドは、フェンダー折り返し部にある穴に、これも純正のファスナーで止めます
(別売)インテークカバー
カバーを本体側に当て、正しい位置を見つけて、しるしを付けて穴を開けて下さい。
付属のファスナーで止めて下さい。
