・できるだけ2〜3人で作業して下さい。
・全ての部品は、塗装前にタッピングビス用の穴、両面テープを貼る場所を確認し、
その上で一度実際に車に装着する作業を、必ず行ってください。
・全てのネジ類は、仮止め状態で進め、最後に全部を本締めして下さい。
※両面テープを使う部品には『PAC プライマー』が付いている場合がございます。
これは接着を良くするための下地処理剤です。
製品裏面にPACプライマーを塗ってから両面テープを貼って下さい。
純正バンパーを外し、バンパー上部を留めている金属部品も取外します。

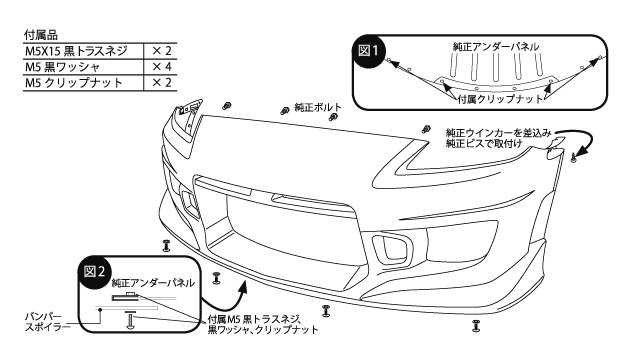

純正アンダーパネルに付属クリップナットを差込みます。(図1参照)
予め先ほど取外した金属部品をバンパースポイラー上部に取付け、
バンパースポイラーの左右を少し広げながら前方からまっすぐ車体にはめ込みます。
アンダーパネルをバンパーの内側に入れ込み、バンパースポイラー
上部を純正ボルトで取付けます。
純正ウインカーをバンパースポイラーに差込み純正ビスで取付けます。
バンパースポイラー底面と純正アンダーパネルを付属ボルト、
ワッシャ、ナット(M5)で下から取付けます。(図2参照)
インナーフェンダーをバンパースポイラーの外側から、純正ファスナーで取付けます。
これでバンパースポイラーの取付けは完了です。
もう一度、締め忘れ等がないか、よく確認して下さい。
