・できるだけ2〜3人で作業して下さい。
・全ての部品は、塗装前にタッピングビス用の穴、両面テープを貼る場所を確認し、
その上で一度実際に車に装着する作業を、必ず行ってください。
・全てのネジ類は、仮止め状態で進め、最後に全部を本締めして下さい。
※両面テープを使う部品には『PAC プライマー』が付いている場合がございます。
これは接着を良くするための下地処理剤です。
製品裏面にPACプライマーを塗ってから両面テープを貼って下さい。

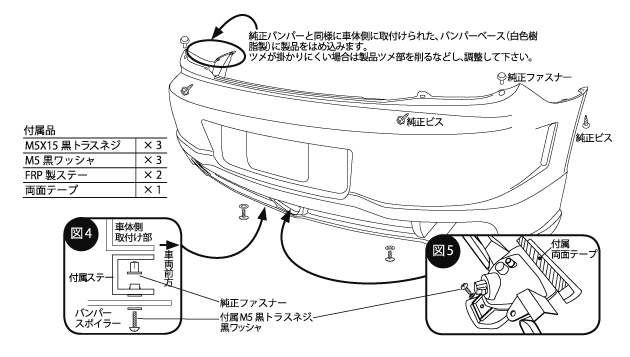

テールランプを取外し、純正リアバンパーを外してからライセンスランプ
( ナンバープレートを照らすランプ)を取り外します。
付属FRP製ステー2個を純正ファスナーで車体底取付け部に取付けます。(図4参照)
純正オプションのリアフォグを取付ける場合は、バンパースポイラー裏面に有る
リアフォグ取付けステー上部の内側に付属両面テープを貼付けてからリアフォグを差込み、
取付けステー下部に付属ボルト、ワッシャ(M5)で取付けます。(図5参照)
リアバンパースポイラーにライセンスランプ を取付け、
スポイラーの左右を少し広げながら後方からまっすぐ車体にはめ込みます。
インナーフェンダーをバンパーの内側に入れ込み、
リアフェンダーのはめ込み部を確実にはめ込んで下さい。
純正バンパーと同じ様に純正ビス、ファスナーを使用し取付けます。
先に取り付けたFRP製ステーに、付属ボルト、ワッシャ(M5)で
下から止め(図4参照)、テールランプを取付けます。
これでリアバンパースポイラーの取付けは完了です。
もう一度、締め忘れ等がないか、よく確認してください。
