・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
※全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。

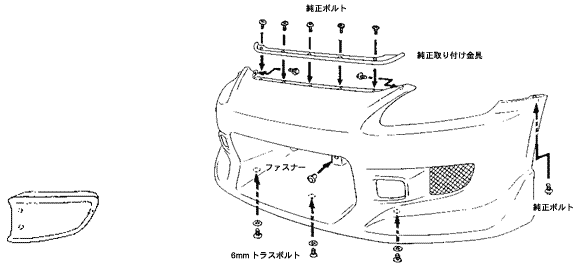

純正バンパーを外し、バンパースポイラーをまっすぐ後方へはめ込んで下さい。
両サイドは、フェンダー折り返し部にある穴(左右2ヶ所)に合わせ、純正ビスで止めます。
バンパー上面にある穴を、純正の取り付け金具を挟んで、純正ボルトでボディに共締めします。
中央部にあるダクトの取り付け部を、車体側ラジエターの下の穴に、付属のファスナーで止めてください。
底面にある穴を付属のボルトでアンダーパネルに止めます。
ダクトカバーを取り付ける場合、ダクトカバーの穴に合わせてバンパーに穴を開けてください。
