・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。
※両面テープを使う部分には『PACプライマー』がついていますが、これはテープとスポイラー裏面の接着を
良くするための下地処理剤です。スポイラー裏面にPACプライマーを塗ってから両面テープを貼ってください。

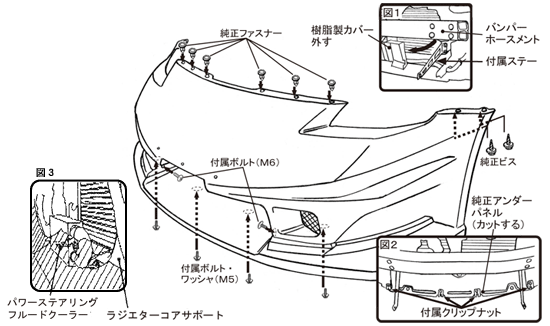

純正フロントバンパーをメーカー指定の手順で外し、車輌左側ヘッドライト横に付いている純正ステーとリーンホースメント下面に付いている樹脂製カバー(左右)を外してください。
2種類の付属ステーをそれぞれ、車体左側ヘッドライト横とリーンホースメント取り付け部に外した純正ボルトで固定します。
図2の様に付属クリップナットを、純正アンダーカバーに取り付けます。(アンダーカバーの穴位置にクリップナットが届かない事があります、アンダーカバーを加工して取り付けてください)
本製品を車輌前方から真っ直ぐはめ込みます。このとき、本製品センターダクトの右下側のベロを図3のように、パワーステアリングフルードクーラーの下側に差し込み、ラジエターコアサポートに載せて下さい。純正アンダーカバー、フェンダー・インナーライナーは、本製品の内側に入れ込みます。
本製品上部を純正ファスナーで固定します。(4箇所)
アンダーパネルをスポイラー底面に付属ボルト・ワッシャ(M5)で固定し(4ヶ所)、ラジエターダクトを左右に有る取り付け穴と付属ステーを付属トラスボルト(M6)で固定します。(左右2ヶ所)
これでバンパースポイラーの取付は完了です。もう一度、締め忘れ等がないか、よく確認してください。

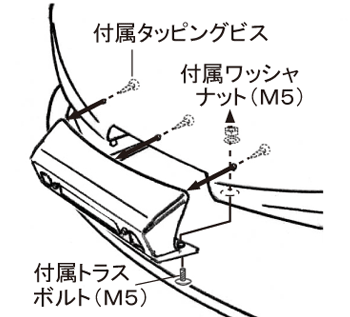

ナンバープレート・ブラケット
バンパースポイラーに塗装を施す前に穴位置ガイドラインに沿って、上部(3ヶ所)が5mm、下部(2ヶ所)が6mmの穴をドリルで開けて下さい。
ナンバープレート・ブラケットをバンパースポイラーを先端にはめ込み、ナンバープレート・ブラケット裏面上部をバンパー裏面から付属ビスで、下部を付属トラスボルト・ワッシャ・ナットで固定します。
最後にナンバープレートを取り付けて下さい。
