・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。
※両面テープを使う部分には『PACプライマー』がついていますが、これはテープとスポイラー裏面の接着を
良くするための下地処理剤です。スポイラー裏面にPACプライマーを塗ってから両面テープを貼ってください。 |
|
| |
|
| |

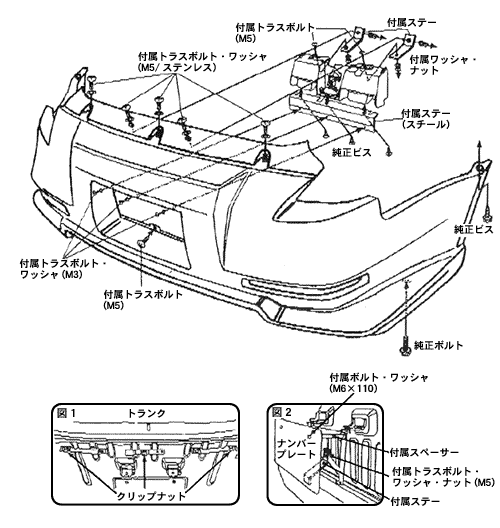

- 純正バンパー／ナンバープレートを外し、バンパー裏側のライセンスランプ（ナンバープレートを照らすランプ）、ウインカーユニットを取り外して下さい。
- 外したライセンスランプ下部に、純正ビスで付属ステー（スチール）を取り付け、上部に付属トラスボルト・ワッシャ・ナットで付属ステーを取り付け、バンパースポイラーに付属トラスボルト・ワッシャ・ナット（上面中央２ヶ所はM5/ナンバープレート挿入口上３ヶ所はM3）で取り付けます。同じく外したウインカーユニットを付属トラスボルト・ワッシャで取り付けます。（左右４ヶ所）
- ナンバープレートステー上側のバンパーを載せるステーに付属クリップナットをはめ込み（図１参照）、ナンバープレートステーに付属トラスボルト・ワッシャ・ナット（M5）で付属ステーを固定し、付属スペーサーとナンバープレート（裏面下側の縁に付属スポンジテープを貼り付ける）を付属ボルト（M6×110）で取り付けます。（図２参照）
- リアバンパースポイラーを、左右を少し広げながら後方からまっすぐ車体にはめ込みます。このときにナンバープレートを挿入口から通して下さい。
- バンパー上面を付属トラスボルト・ワッシャ(M5)で固定し（３ヶ所）、左右最先端を純正ビルでフェンダーに固定します。（左右２ヶ所）
- 左右底面を純正ボルトで固定します。（２ヶ所）
- 最後にナンバープレート挿入口下の取り付け穴に付属トラスボルト（Ｍ５）で付属ステーを固定します。
- これでリアバンパースポイラーの取付は完了です。もう一度、締め忘れ等がないか、よく確認してください。
|
|
|
