・できるだけ2〜3人で作業して下さい。
・全ての部品は、塗装前にタッピングビス用の穴、両面テープを貼る場所を確認し、
その上で一度実際に車に装着する作業を、必ず行ってください。
・全てのネジ類は、仮止め状態で進め、最後に全部を本締めして下さい。
※両面テープを使う部品には『PAC プライマー』が付いている場合がございます。
これは接着を良くするための下地処理剤です。
製品裏面にPACプライマーを塗ってから両面テープを貼って下さい。

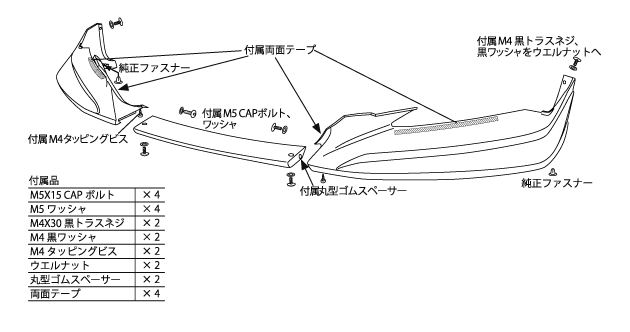

図の斜線部の内側、指示部に「PAC プライマー」を塗り、そこへ両面テープを貼ります。
3分割で構成されている、左右ピースから取付けます。
スポイラーをフェンダー折り返し部に引っかけ、バンパーの左右の出っ張り部に被せ、
フェンダー折り返し 部の取付け穴でインナーフェンダーに印を入れ、
スポイラーを一旦外しインナーフェンダーに8ミリのドリルで穴を開け、
付属ウエルナットを差込む。
もう一度、スポイラーをバンパーに被せ、フェンダー取付け穴に付属トラスネジ(M4)、
ワッシャ(M4)、 その下面にある取付け穴に純正ファスナーでインナーフェンダーに取付けます。
センターフラップ横の取付け穴(左右)に付属丸型ゴムスペーサーを
1枚ずつ貼付けてから、左右ピースに付属 CAP ボルト(M5)、ワッシャ(M5)で
スポイラー中央ツノ部をバンパーに押し当てながら取付けます。
最後にスポイラー中央部の下面にある取付け穴にを付属タッピングビスで取付けます。
これでスポイラーの取付けは完了です。
もう一度、締め忘れ等がないか、よく確認してください。
