・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。
※両面テープを使う部分には『PACプライマー』がついていますが、これはテープとスポイラー裏面の接着を
良くするための下地処理剤です。スポイラー裏面にPACプライマーを塗ってから両面テープを貼ってください。 |
|
| |
|
| |
- 整備マニュアルに従い、ボンネットを車輌から外して下さい。この時移設する純正部品なども同時に取り外しておいて下さい。
- C-WEST製カーボンボンネットを取り付けます。この時取付には純正ボルトを使用ください。この時移設する純正部品も取り付けて下さい。
- オプションのレインプロテクターは付属のボルト、ナットで取り付けます。

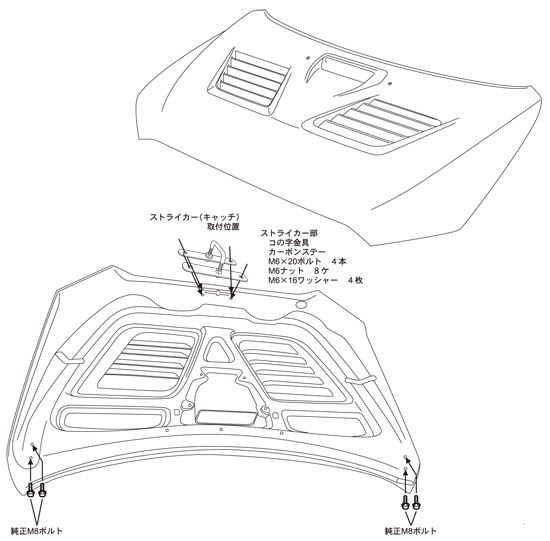

- C-WEST製ボンネットのストライカー（キャッチ部分）は車輌個体差があるために調整式となっています。高さはストライカー金具部分のM6ナット×4で調整出来るようになっています。高さが決まればナットで固定し緩みがない事を確認して下さい。
- 前後左右の調整はM6×20ボルト4本とM6ナットで調整して下さい。
- 出荷状態で平均的な位置に合わせていますが、微調整が必要です。
- 全ての取り付け、ボルト・ナット類の締め付けが確認出来れば取り付けは終了です。取り付け後も、乗車前・乗車後にボルト・ナット類の緩みがないか点検を推奨いたします。
|
| 付属品一覧 |
- トランク本体=1ヶ
- 取説=1枚
- ステッカー=1枚
- ストライカー部
- 金具=1ヶ
- ステー=2ヶ
- M6ボルト×20=4本
- M6ボルト=8ヶ
- ワッシャー=4枚
|
|
|
|
