lANCER EVOLUTION 10

取付説明書をPDFファイル形式*でダウンロード出来ます。
●注1:カタログを表示・プリントするには 「Acrobat Reader」(無料)が必要です。
●注2:プリントサイズはA4サイズです。
* Portable Document Format(PDF)とは、米国Adobe Systems社が開発したファイル形式のことで、書類に含まれる文字、画像、レイアウト情報などが、「Acrobat Reader」を使用することで表示・プリント出力できる電子文書配布用のデータ形式です。
Acrobat Readerをお持ちでない方は
ここからダウンロードして下さい。(無料)
Adobe Acrobat Reader ダウンロード
ダウンロード

・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
 その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
 全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。
※両面テープを使う部分には『PACプライマー』がついていますが、これはテープとスポイラー裏面の接着を
 良くするための下地処理剤です。スポイラー裏面にPACプライマーを塗ってから両面テープを貼ってください。

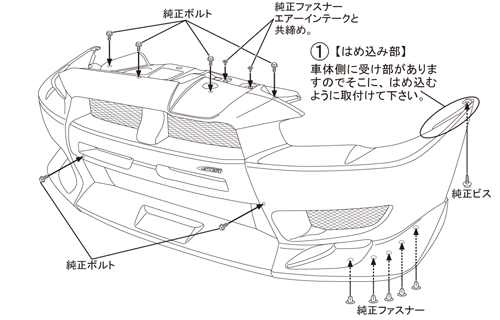

フロントバンパー

  • 純正バンパーを外します。
  • バンパースポイラーを、左右を少し広げながら前方からまっすぐ車体にはめ込みます。このとき、図中の1の部分のはめ込み部を、車体側にある受け部にはまるように押し込んでください。
  • 純正アンダーパネルが、バンパースポイラーの外に出ている事を確認して下さい。
  • バンパースポイラー上部を、純正ボルト/ファスナーを使用して取り付けます。
  • インナーフェンダーをバンパーの内側に入れ込み、左右最後端上部を、純正ビスを使用してフェンダーに取り付けます。
  • センターダクトの内、左右の取り付け穴に純正ボルトでバンパースポイラーを取り付けます。
  • 純正アンダーパネルを純正ファスナーで、バンパースポイラーに取り付けます。(14カ所)
  • これでバンパースポイラーの取付は完了です。もう一度、締め忘れ等がないか、よく確認してください。
フロントバンパー
