・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
 その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
 ※全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。

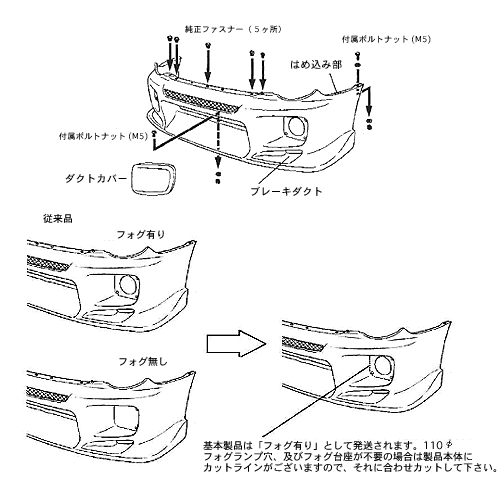

  • 純正グリルとバンパーを外します。
  • ダクトカバーを取り付ける場合、取り付け穴に合わせてバンパーに穴を開け、先に取り付けてください。
  • バンパースポイラーを、左右に少し広げながら前方から真っ直ぐ車体にはめ込みます。このとき、左右のはめ込み部を、車体側にある受け部にはまるように押し込んでください。ブレーキダクト部の純正樹脂パーツが、ダクトの外側へ重なるよう注意してください。
  • バンパースポイラー上部を、純正のプラスチックファスナーを使用して止めます(5ヶ所)
  • 左右最後端上部を、付属のボルトナットを使用してフェンダーに止めます。
  • センサーダクトの取り付け穴を、付属のボルトナットで止めます。(ボディの取り付け穴が上になります)
  • フォグランプを取り付ける場合、最後に純正ボルトで取り付けてください。
  • これでバンパースポイラーの取り付けは完了です。もう一度、締め忘れ等がないか、よく確認してください。

フロント・バンパースポイラー
