・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
※全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。
純正バンパーを外し、ヘッドライトウォッシャーカバーを取外します。

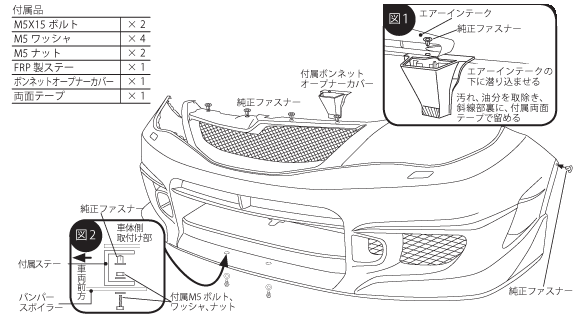

付属ボンネットオープナーカバーを車体側に取付けます。(図1 参照)
付属FRP 製ステーを純正ファスナーを使用し車体底取付け部に取付けます。(図2 参照)
バンパースポイラーの、左右を少し広げながら前方からまっすぐ車体にはめ込みます。
アンダーパネル、インナーフェンダーをバンパーの内側に入れ込み、左右最後端上部は、純正ファスナーを使用し取付けます。
バンパースポイラー上部は、純正ファスナーを使用し取付けます。
先に取り付けたFRP 製ステーに、付属ボルト、ワッシャ、ナット(M5)で下から止めます。(図2 参照)
純正ヘッドライトウォッシャーカバーを取付ける前にウォッシャーノズルを引出しバンパースポイラーに緩衝又は動作支障しないか確認して下さい。
これでバンパースポイラーの取付けは完了です。もう一度、締め忘れ等がないか、よく確認して下さい。
