・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
※全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。
純正フォグランプを純正バンパーから取外して下さい。

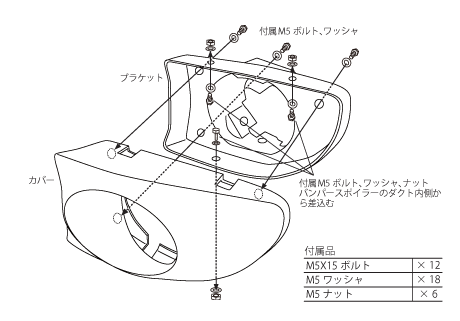

純正フォグランプをブラケットに取付けます。
ブラケットをバンパースポイラーのダクト裏側からはめ込み、ダクト内側から付属ボルト、ワッシャ、ナット(M5)で取付けます。
フォグカバーをバンパースポイラーのダクト内側に差込み付属ボルト、ワッシャでブラケットに取付けます。
車両側からのフォグランプハーネスを挿込みます。必ず点灯確認を行って下さい。
これでフォグの取付けは完了です。もう一度、締め忘れ等がないか、よく確認してください。
