・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
※全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。
純正リアバンパーを外し、テールランプ、リフレクターを取外します。

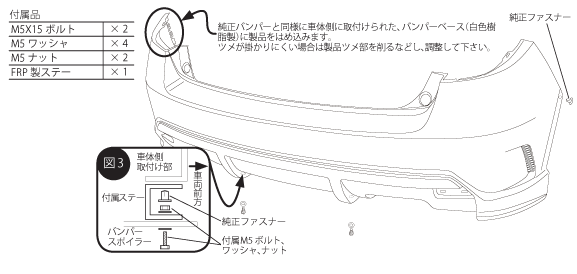

付属FRP 製ステーを純正ファスナーで車体底取付け部に取付けます。(図3 参照)
リアバンパースポイラーの左右を少し広げながら後方からまっすぐ車体にはめ込みます。
インナーフェンダーをバンパーの内側に入れ込み、リアフェンダー、テールランプ下のはめ込み部を確実にはめ込んで下さい。
左右最前端上部は純正ファスナーを使用し取付けます。
先に取り付けたFRP 製ステーに、付属ボルト、ナット、ワッシャ(M5)で下から止め(図3 参照)、テールランプ、リフレクターを取付けます。
これでリアバンパースポイラーの取付けは完了です。もう一度、締め忘れ等がないか、よく確認してください。
