・できるだけ2〜3人で作業して下さい。
・全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
※全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。

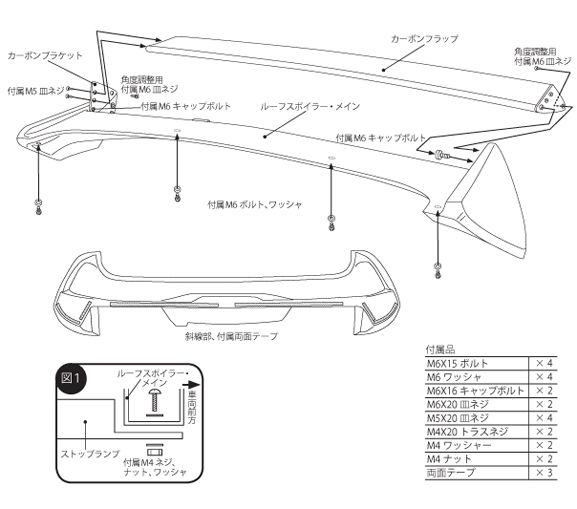

ルーフスポイラー・メイン
リアゲートの内側の内装パネルを外し、純正のルーフスポイラーを外します。
純正のルーフスポイラーから、ストップランプとウォッシャノズルを取外します。
ストップランプを付属ネジ、ワッシャ、ナット(M4)で取り付けます。（図1 参照）
ルーフスポイラー・メインの穴に、ストップランプの配線とウォッシャーホースを通し、ウォッシャノズルを取り付けます。
図の斜線部にPAC プライマーを塗り、両面テープを貼ります。
ルーフスポイラー・メインをリアゲートの上に載せ、内側から付属ボルト、ワッシャ(M6)で取り付けます。
※この時、仮留め状態でゲートを開閉し、スポイラーの先端がボディに当たらないように位置をよく確認して下さい。
これでルーフスポイラー・メインの取付けは完了です。もう一度､締め忘れ等がないか、よく確認してください。
カーボンフラップ
ルーフスポイラー・メインのカーボンフラップ取付け部に付属キャップボルト（M6）を取付け、付属カーボンブラケットの左右どちらか1 枚をキャップボルトに挿込んでおき、もう1 枚をカーボンフラップに取付けます。
カーボンフラップにカーボンブラケットを取付けた側をルーフスポイラー・メインに挿込み、もう片側をカーボンブラケットに傷を付けない様にスライドさせ、位置を合わせて取付け穴が見えるまでカーボンフラップとブラケットを持ち上げ、付属皿ネジ（M5）で取付けます。
角度調整用の付属皿ネジ（M6）をお好みの角度で取付ければ完了です。もう一度､締め忘れ等がないか、よく確認してください。
※当製品はフラップ角度を調整できるようになっております。
強度を保つため各部品を組み立ての際、クリアランスを多くとっておりません。つきましては、仮組みの際に塗膜の厚みを考慮し摺り傷などが発生する恐れがある場合は塗装前に予めペーパー等で削ることをお勧め致します。
