LEXUS IS250/350 エアロパーツ
LEXUS IS250/350 GSE20/21(前期)フロントバンパー
取付説明
レクサス IS250 / IS350前期 フロントバンパー取付説明書ダウンロード
取付説明書をPDFファイル形式でダウンロード出来ます。
カタログを表示・プリントするには 「
Adobe Reader
」が必要です。
Adobe Readerをお持ちでない方は、下のバナーからダウンロードして下さい。
IS250 / IS350前期 フロントバンパー取付説明
できるだけ2〜3人で作業して下さい。
全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。
※両面テープを使う部分には『PACプライマー』がついていますが、これはテープとスポイラー裏面の接着を良くするための下地処理剤です。
スポイラー裏面にPACプライマーを塗ってから両面テープを貼ってください。
IS250 / IS350前期 フロントバンパー取付手順
純正バンパーを取外します。
バンパースポイラーの左右を少し広げ、アンダーパネルをバンパーの内側に入れ込みながら前方からまっすぐ車体側にはめ込みます。

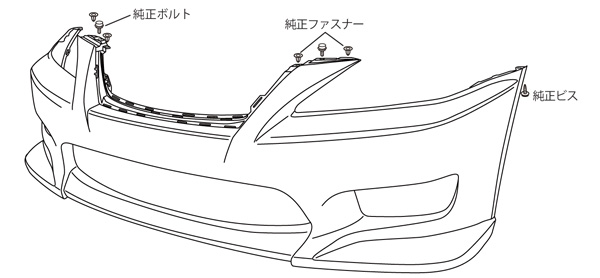

純正グリルを、バンパースポイラーに取付、バンパー上部を純正ボルトで取付けます。
フェンダー取付部は、純正バンパーと同じ様に純正ビス、ファスナーを使用し取付けます。
バンパースポイラー上部を純正ファスナーで止めます。
左右最後端上部を、純正ビスを使用してフェンダーに固定します。(左右4ヶ所)
アンダーパネルをスポイラー底面に付属ボルト・ワッシャ(M5)で固定し(4ヶ所)、ラジエターダクトを左右に有る取り付け穴と付属ステーを付属トラスボルト(M6)で固定します。(左右2ヶ所)
これでバンパースポイラーの取付は完了です。もう一度、締め忘れ等がないか、よく確認してください。
