三菱 LANCER EVOLUTION X CZ4A フロントバンパーII取付説明書ダウンロード
取付説明書をPDFファイル形式でダウンロード出来ます。
カタログを表示・プリントするには 「Adobe Reader」が必要です。
Adobe Readerをお持ちでない方は、下のバナーからダウンロードして下さい。
LANCER EVOLUTION Ⅹ CZ4AフロントバンパーII取付説明
- できるだけ2～3人で作業して下さい。
- 全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。 - 全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。 ※両面テープを使う部分には『PACプライマー』がついていますが、これはテープとスポイラー裏面の接着を良くするための下地処理剤です。
スポイラー裏面にPACプライマーを塗ってから両面テープを貼ってください。
三菱 LANCER EVOLUTION X CZ4AフロントバンパーII取付手順
- 純正バンパーを取外します。

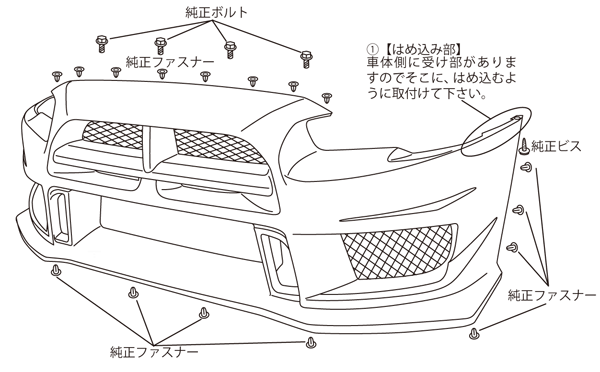

- バンパースポイラーを、左右を少し広げながら前方からまっすぐ車体にはめ込みます。このとき、図中の1の部分のはめ込み部を、車体側にある受け部にはまるように押し込んでください。
- 純正アンダーパネルが、バンパースポイラーの外に出ている事を確認して下さい。
- バンパースポイラー上部を、純正ボルト／ファスナーを使用して取り付けます。
- インナーフェンダーをバンパーの内側に入れ込み、左右最後端上部を、純正ビスを使用してフェンダーに取り付けます。
- 純正アンダーパネルを純正ファスナーで、バンパースポイラーに取り付けます。（14カ所）
- これでバンパースポイラーの取付は完了です。もう一度、締め忘れ等がないか、よく確認してください。
