トヨタ 86 ZN6 エアロパーツ
86 ZN6 リアハーフスポイラー
取付説明
トヨタ86 ZN6 リアハーフスポイラー 取付説明書ダウンロード
取付説明書をPDFファイル形式でダウンロード出来ます。
カタログを表示・プリントするには 「
Adobe Reader
」が必要です。
Adobe Readerをお持ちでない方は、下のバナーからダウンロードして下さい。
トヨタ86 ZN6 リアハーフスポイラー 取付説明
できるだけ2〜3人で作業して下さい。
全ての部品は、タッピングビス用の穴を車に開けたり、両面テープを貼る場所を確認したり、
その上で一度実際に車に装着してみる、という作業を、塗装前に必ず一通り行って下さい。
全てのネジ類は、少しゆるめの仮止め状態で進め、最後に全部を本締めして下さい。
※両面テープを使う部分には『PACプライマー』がついていますが、これはテープとスポイラー裏面の接着を良くするための下地処理剤です。
スポイラー裏面にPACプライマーを塗ってから両面テープを貼ってください。
トヨタ86 ZN6 リアハーフスポイラー 取付手順
純正リアバンパー左右、固定している純正ファスナー(2ヵ所)、牽引フックカバー(左右)を外します。

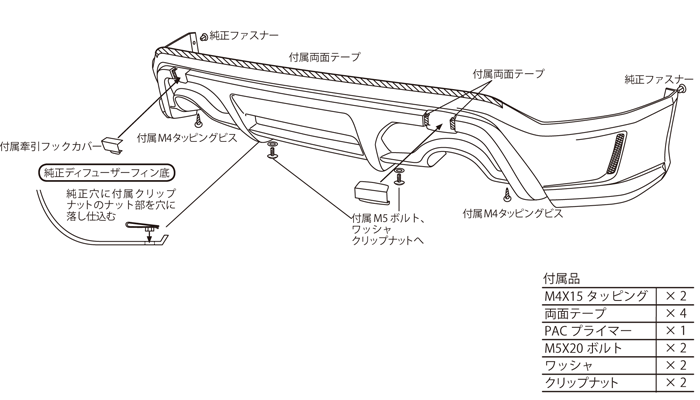

純正リアバンパー、バックランプ左右に有るディフューザーフィンの底面内側に付属クリップナットを図の様に置いて下さい。
図の斜線部の内側(牽引フック部は表側)に「PACプライマー」を塗り、そこへ両面テープを貼ります。
正しい位置にアンダーフィンを持っていき、純正ファスナーと付属タッピングビス、ボルト、ワッシャで取付けます。
これでスポイラーの取付けは完了です。もう一度、締め忘れ等がないか、よく確認してください。
